Rebar Tie Wire Guide: Løftesystem for prefabrikert betong

Hva armeringsjern faktisk gjør i prefabrikert betongkonstruksjon

Armeringsjern holder sammen forsterkende stålbur under betongplassering og herding. I prefabrikert betongproduksjon stopper ikke den jobben ved støpingen – den påvirker direkte om et løftesystem for prefabrikkert betong fungerer trygt når elementet forlater støpebedet. Et dårlig bundet merd forskyver seg under vibrasjon, etterlater armeringsjern ut av posisjon og reduserer innstøpingsdybden til innstøpte løfteankere. Resultatet er en løfteinnsats som ikke kan bære sin nominelle belastning.

Det korte svaret: armeringsjern er et strukturelt støtteverktøy, ikke bare et husholdningsmateriale. I prefabrikkerte fabrikker som produserer veggpaneler, doble T-stykker, søyler og bjelker, er trådmåleren, vridningsmønsteret og båndavstanden med på om armeringsburet forblir tro mot designtoleranser gjennom støpesyklusen. Et bur som beveger seg selv 10 mm fra designposisjonen kan kompromittere dekselet over et løfteløkkeanker og kutte den effektive uttrekkskapasiteten med en målbar margin.

Denne artikkelen dekker hele bildet: wiretyper og spesifikasjoner, hvordan tie-wire interagerer med prefabrikert løfteutstyr, praktiske tie-mønstre for ulike elementgeometrier, belastningsdata som er viktige på stedet, og samsvarsrammeverket som styrer både wirevalg og løftesystemdesign.

Typer av armeringsjern og deres spesifikasjoner

Ikke alle bindetråder er like. Forskjellene mellom produktene er meningsfulle når du arbeider inne i en prefabrikert form hvor toleransene er trange og armeringsburet må holde sin geometri under trykket fra en betongstøping som kan nå en strømningshastighet på flere kubikkmeter per minutt.

Svart glødet bindetråd

Svart glødet wire er den mest brukte armeringsjernsbindingstråden globalt. Den produseres ved å trekke lavkarbonståltråd og deretter gløde den ved temperaturer mellom 650 °C og 750 °C for å gjenopprette duktiliteten som ble tapt under trekkeprosessen. Glødeprosessen etterlater en mørk oksidoverflate - derav "svart" - og gjør tråden myk nok til å vri seg lett for hånd eller med en slipspistol uten å knekke.

Standard målere som brukes i prefabrikkerte arbeid varierer fra 16 gauge (1,6 mm diameter) til 18 gauge (1,2 mm diameter) . Strekkstyrken faller typisk mellom 350 MPa og 550 MPa. Forlengelse ved brudd er vanligvis 20 % eller høyere, noe som gjør at ledningen kan vikle seg rent rundt kryssende stenger uten å sprekke. Vanlig tilgjengelige spolevekter er 1 kg, 5 kg og 25 kg spoler, med 25 kg som standard for prefabrikkerte produksjonslinjer.

Galvanisert bindetråd

Galvanisert bindetråd har et sinkbelegg påført ved enten varm- eller elektrogalvanisering. Varmgalvanisert tråd har en beleggtykkelse på 45 til 85 mikron , mens elektrogalvanisert ledning er tynnere ved 5 til 25 mikron. I prefabrikert betong beregnet på marine miljøer, kyststrukturer eller infrastruktur utsatt for avisingssalter, er galvanisert wire spesifisert for å forhindre rustflekker som kan blø gjennom til overflaten av arkitektoniske elementer.

Galvanisert ledning er stivere enn svart glødet ledning med samme tykkelse. Dette er ikke et problem for manuell binding, men kan forårsake problemer med automatiske bindepistoler som er kalibrert for mykere ledning. Operatører dropper ofte én gauge-størrelse – fra 16 gauge til 18 gauge – når de bytter til galvanisert ledning for å opprettholde maskinkompatibilitet.

Tråd av rustfritt stål

Grade 304 og grade 316 rustfritt stål bindetråd brukes i spesialprefabrikerte applikasjoner der langsiktig korrosjonsmotstand er kritisk - offshore-konstruksjoner, vannbehandlingsanlegg og førsteklasses arkitektoniske paneler der overflatekvaliteten må forbli feilfri i flere tiår. Rustfri ledning er hardere enn svart glødet ledning; strekkfastheten kan overstige 700 MPa . Å binde for hånd er mer krevende, og hansker er viktige fordi trådendene er skarpere og tilbakefjæringen er mer uttalt.

PVC-belagt bindetråd

PVC-belagt wire brukes av og til i prefabrikkerte arbeider der wirehalen ikke må komme i kontakt med formflaten og etterlate et rustmerke på den eksponerte overflaten av elementet. Belegget gir elektrisk isolasjon og forhindrer direkte metall-til-metall-kontakt med stålforskaling. Typisk beleggtykkelse er 0,3 mm til 0,5 mm. Dette er et nisjeprodukt, men er verdt å vite for arkitektoniske prefabrikkerte prosjekter hvor overflatebehandling er et kontraktsmessig krav.

Hvordan armeringsjern kobles til en Løftesystem for ferdigbetong

Et løftesystem for prefabrikkert betong er et koordinert sett med komponenter: innstøpte ankere eller løkker som er innebygd under produksjon, løfteutstyr som clutcher eller sjakler, spredebjelker og kranen eller taljen som gir den oppadgående kraften. Det som binder alle disse sammen – bokstavelig talt – er armeringsjernet som ankrene er festet til. Bindtråd er mediet som buret holder formen gjennom helt frem til det øyeblikket betong støpes rundt ankrene.

Når et ankerpunkt beveger seg ut av posisjon før eller under hellingen, er konsekvensene ikke kosmetiske. En løfteløkke som er designet for å sitte i 80 mm dybde fra overflaten og ender på 55 mm dybde har mistet en betydelig del av uttrekkskapasiteten. Avhengig av betongblandingen og elementgeometrien kan dette redusere arbeidsbelastningsgrensen med 20 % til 40 % . I et 10-tonns prefabrikert veggpanel løftet av fire ankere, skaper den typen feil en reell risiko for at ett eller flere ankere svikter under de dynamiske belastningene som er involvert i løftet.

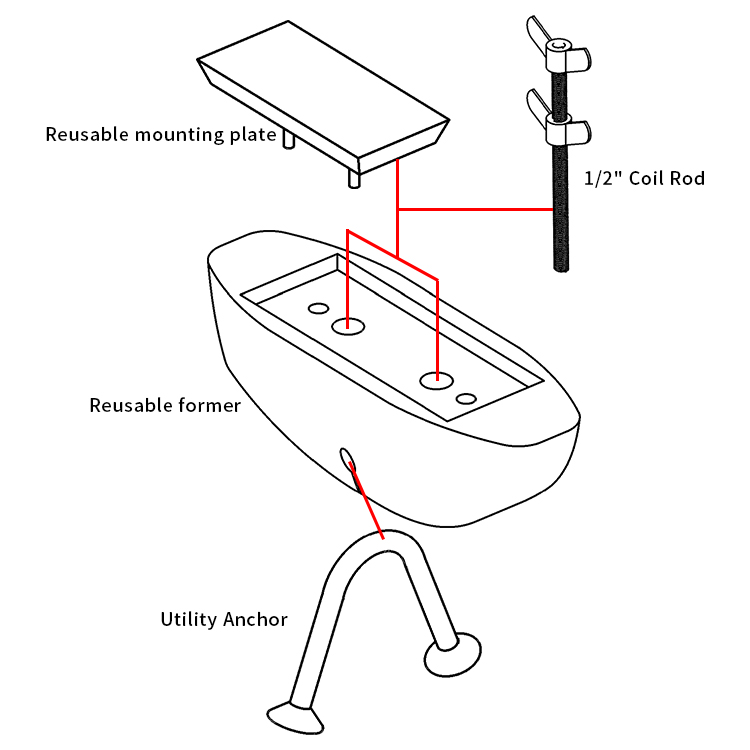

Innstøpte løfteankere og deres bindingskrav

De vanligste innstøpte ankrene som brukes i et løftesystem for prefabrikkert betong er:

• Hylseinnsatser (korte gjengede stikkontakter støpt i flukt med overflaten)
• Spoleinnsatser (gjengede spoleankere for bruk med spolebolter)
• Løfteløkker (tråd- eller armeringsløkker som stikker ut fra toppflaten)
• Flate plateankere med skjærnøkler innstøpt i platen
• Svingbare plateankere for flerveisløfting

Hver av disse må være mekanisk festet til armeringsjernet før støpingen. Armeringsjern er standard festemetode. Hylseinnsatser er vanligvis bundet til tilstøtende stenger med en åtte-figur ved hjelp av 16-gauge svart glødet wire, løper minst to ganger rundt innsatsbasen og vridd til tettsittende. Løfteløkker er bundet i bunnen der løkken kommer ut av betongen - ledningen hindrer løkken fra å bli presset dypere av betongtrykk under vibrasjon.

Ankerprodusenter spesifiserer minimumskrav til slips i sin tekniske dokumentasjon. Halfen, Meadow Burke, Pfeifer og Leviat publiserer alle installasjonsveiledninger som beskriver hvor mange bånd som trengs og på hvilke steder på ankerkroppen. Å følge disse veiledningene er ikke valgfritt – det er en del av garanti- og ansvarskjeden. Bruk av feil wire, et utilstrekkelig antall vridninger eller å hoppe over bånd på ankeret ugyldiggjør fullstendig ankerets nominelle kapasitetssertifisering.

Dynamiske belastninger under løfting og hvorfor burets integritet er viktig

Statisk vekt er bare en del av historien. Et prefabrikert betongelement som løftes av en kran opplever dynamiske forsterkningsfaktorer som øker den effektive belastningen på hvert anker. De fleste løftesystemer for prefabrikerte betongtekniske standarder gjelder en dynamisk faktor på 1,3 til 2,0 avhengig av heisforhold. Et 5-tonns element som løftes på en byggeplass med ett enkelt anker under ideelle forhold, må ha ankeret klassifisert til minst 6,5 tonn for å møte en dynamisk faktor på 1,3 – før noen sikkerhetsfaktor brukes.

Dette betyr at merdbevegelse under støping, forårsaket av løs eller manglende armeringstråd, kan falle inn i et løftesystemsviktscenario selv når ankeret ble valgt riktig for den beregnede belastningen. Et godt bundet bur er ikke en luksus – det er et krav om lastevei.

Bindemønstre for prefabrikkerte armeringsbur

Måten påføring av armeringstråd på i armeringsskjæringspunkter påvirker burstivheten, tiden det tar å bygge buret og kvaliteten på den ferdige monteringen. Ved prefabrikkert betongproduksjon, hvor produksjonshastighet og presisjon begge er viktige, er valg av slipsmønster en praktisk ingeniørbeslutning, ikke bare en feltvane.

Enkelt slips (Knipslips)

Slipset er det raskeste slipset å utføre. Tråd løkkes diagonalt rundt krysset, de to endene føres opp sammen, og en krok eller tang vrir dem til ledningen biter i seg selv. Totalt vriantall er vanligvis to til tre hele rotasjoner. Dette slipset er egnet for ikke-strukturelle innvendige skjæringer i plater og vegger der hovedfunksjonen er burmontering i stedet for presis posisjonskontroll.

Åtte-slips

Åttefiguren eller salbåndet vikler ledningen i et åttefigursmønster rundt begge stengene i krysset. Dette skaper en mer stabil forbindelse som motstår rotasjon av stengene i forhold til hverandre. Det er det foretrukne slipset for ankerfester og for kryss nær omkretsen av et prefabrikert element hvor betongtrykket under støpingen er høyest. Slipset på åttetallet tar omtrent 30 % lengre tid enn et knips, men gir betydelig bedre posisjonsstabilitet.

Kryssslips (dobbelt omslag)

Et tverrbånd dobler ledningen rundt krysset før den vrir seg. Dette brukes på punkter med høy belastning – hjørner, overbelastede områder og steder der flere stenger konvergerer nær et løfteanker. Noen prefabrikerte spesifikasjoner krever tverrbindere ved hvert tredje kryss langs omkretsstengene for å opprettholde merdgeometrien under transport av det sammensatte buret fra festestasjonen til formen. Dette har betydning for store elementer som doble tees og stadionstigerør hvor buret kan reise 20 til 30 meter med kran før plassering.

Knyt våpenbånd

Automatiske bindepistoler som Max RB441T eller Makita DTR180 distribuerer ferdigkuttede trådspoler og fullfører et slips på under ett sekund per kryss. I store prefabrikkerte operasjoner reduserer bruk av bindepistoler bindetiden med 60 % til 70 % sammenlignet med manuell binding, og det konsekvente vritallet forbedrer jevnheten. Begrensningen er at slipspistoler fungerer best på flate matter; i tredimensjonale bursammenstillinger med tett stangavstand, er det fortsatt nødvendig med håndbinding i tette soner.

Løftesystem for prefabrikkert betong: Oversikt over komponenter og lastklassifiseringer

Å forstå et løftesystem for prefabrikkert betong betyr å forstå hver enkelt komponent i lastekjeden, fra ankerstøpt inn i betongen til krankroken på toppen. Hvert ledd i denne kjeden må være klassifisert for samme minimumsbelastning. Et svakt ledd hvor som helst i systemet definerer systemets sikre kapasitet.

Innstøpte ankere

Innstøpte ankere er grunnlaget for ethvert løftesystem for prefabrikkert betong. Deres kapasitet avhenger av betongens trykkstyrke på tidspunktet for løftet, ankerinnstøpingsdybde, kantavstand, avstand mellom ankrene og vinkelen på den påførte lasten. De fleste produsenter publiserer lasttabeller for betongtrykkstyrker på 20 MPa, 25 MPa, 30 MPa og 40 MPa. Et typisk løfteanker vurdert til 5 tonns arbeidslastgrense (WLL) i 30 MPa betong kan reduseres til 3,5 tonn dersom løftet skjer når betongen kun har nådd 20 MPa.

Dette er grunnen til at prefabrikkerte anlegg alltid sjekker betongstyrken før de frigjør elementer for løfting. Ikke-destruktiv testing med en Schmidt-hammer eller uttrekkstesting av ledsagerkuber herdet ved siden av elementet gir styrkedataene som trengs for å bekrefte ankerkapasiteten.

Løfteclutcher og kroker

Løftekoblinger kobler krankroken eller spredebjelken til det innstøpte ankeret. For gjengede innsatser kobles en matchende gjenget clutch inn og låses før løftet. For løfteløkker går en krok eller sjakkel gjennom løkken. Clutcher må være kompatible med ankersystemet – bruk av en clutch fra en annen produsents produktfamilie kan redusere den nominelle tilkoblingskapasiteten med opptil 50 % fordi lastoverføringsgeometrien mellom clutchkroppen og ankerhodet endres.

Spredere bjelker

Sprederbjelker brukes når et ferdigstøpt element har flere forankringspunkter og krankroken må påføre belastning vertikalt i stedet for i vinkel. Slyngevinkler betyr enormt mye: en tobensseil i en 60-graders inkludert vinkel mellom bena øker belastningen i hvert ben med 15 % sammenlignet med vertikal . Ved en 120-graders inkludert vinkel, bærer hvert ben mer enn vekten av elementet fordi geometrien virker mot systemet. Sprederbjelker eliminerer dette ved å holde alle slyngeben nær vertikale.

For store prefabrikerte elementer – brobjelker som overstiger 20 meter, stigerør for stadion og store prefabrikerte fasadepaneler – kan spredebjelker spesialfremstilles for å matche ankeroppsettet til en bestemt elementtype. Disse spesialbygde bjelkene er kalibrert og lasttestet før de tas i bruk.

Ståltaustropper og kjedeslynger

Stålslynger og kjettingstropper er de fleksible koblingene mellom spredebjelken og krankroken, eller direkte mellom anker og krok i enklere løft. Begge er vurdert av WLL og er underlagt reduksjon basert på antall ben og vinkelen på seilet. Ved prefabrikerte løft, firebens kjedeslynger med hovedlenker er vanlige fordi de fordeler last over alle fire ankrene samtidig og kan justeres for asymmetriske laster.

Beregning av nødvendig kapasitet til et løftesystem for prefabrikkert betong

Heisplanlegging for prefabrikkert betong er en ingeniøroppgave, ikke en vurdering av stedet. Beregningssekvensen følger en definert logikk som starter med elementets masse og arbeider fremover gjennom dynamiske faktorer, sikkerhetsfaktorer og geometrisk reduksjon for å komme frem til minimum nominell kapasitet som kreves for hver komponent i løftesystemet.

Trinn 1: Bestem elementmassen

Normalvekt betong har en tetthet på ca 2400 kg/m³ . Lettbetongblandinger som brukes i enkelte prefabrikerte applikasjoner kan være så lave som 1800 kg/m³. Elementmassen er beregnet ut fra designtegninger. For et veggpanel 6 m langt, 3 m høyt og 200 mm tykt ved bruk av normalvektsbetong: 6 × 3 × 0,2 × 2400 = 8640 kg, eller ca. 8,6 tonn.

Trinn 2: Bruk den dynamiske faktoren

Den dynamiske faktoren står for akselerasjonskrefter under kranløft, inkludert opphenting fra støpebedet og innstilling i posisjon. PCI (Precast/Prestressed Concrete Institute) og lignende standarder spesifiserer vanligvis en dynamisk faktor på 1,5 for normale løfteforhold i et prefabrikert anleggsmiljø, og opptil 2,0 for kranløft som involverer horisontal kjøring over lange avstander eller løft i vindfulle forhold. Påføring av 1,5 til det 8,6 tonn tunge panelet gir en dynamisk last på 12,9 tonn.

Trinn 3: Bruk sikkerhetsfaktoren

Sikkerhetsfaktorer for løftesystemkomponenter er satt av standarder som EN 13155 (ikke-fast lastløfteutstyr), AS/NZS 4991 og lokale kran- og riggekoder. For innstøpte ankere og clutcher, en sikkerhetsfaktor på 4:1 over nominell feilbelastning brukes vanligvis for å komme til WLL. Dette er allerede innebygd i ankerprodusentens publiserte WLL-tabell, så planleggerens jobb er å sikre at den publiserte WLL overstiger den dynamiske belastningen.

Trinn 4: Redegjør for antall ankerpunkter og lastfordeling

Den dynamiske lasten på 12,9 tonn er fordelt på alle aktive ankerpunkter. Hvis det 8,6 tonn tunge veggpanelet bruker fire ankere som er anordnet symmetrisk, bærer hvert anker teoretisk 3,2 tonn. Imidlertid erkjenner ingeniørpraksis for løftesystemer at perfekt lastfordeling over fire punkter er usannsynlig på grunn av toleranser i ankerplassering og krankrokplassering. En vanlig konservativ antagelse er at bare tre av fire ankere bærer last til enhver tid, noe som betyr at hvert anker må vurderes for 12,9 / 3 = 4,3 tonn WLL .

Praktisk påføring av bindetråd rundt løfteankre

Korrekt påføring av armeringsjern rundt løfteankere krever mer forsiktighet enn å binde standard stangkryss. Ankeret er en lastkritisk komponent og dets plassering i forhold til betongoverflaten og til omkringliggende armering må være nøyaktig.

Festeprosedyre for hylseinnsetting

Hylseinnsatser er sylindriske eller koniske gjengehylser som støpes i flukt med betongoverflaten. De er vanligvis laget av duktilt jern eller stål og har en baseflens eller armeringsstang sveiset til seg for forankring i betongmassen. Prosedyren for bindetråd for en hylseinnsats er:

1. Plasser innsatsen på riktig sted på formflaten, og sørg for at gjengeåpningen er forseglet med en skumplugg for å forhindre inntrengning av betong.
2. Kjør en løkke med 16-gauge svart glødet ledning gjennom innsatsens bunnfeste og rundt den nærmeste langsgående stangen.
3. Legg til en ny løkke rundt den nærmeste tverrstangen vinkelrett på den første.
4. Vri begge båndene stramt med et krokverktøy – minimum tre hele rotasjoner. Klipp halen til 20 mm og bøy den flat for å unngå kontakt med mugg.
5. Sjekk at innsatsen er i flukt med formflaten – verken stolt eller forsenket – før hellingen begynner.

Festeprosedyre for løfteløkke

Løfteløkker er dannede wire- eller armeringsløkker som stikker ut over den øvre overflaten av et ferdigstøpt element og hektes av en kranclutch eller sjakkel. Deres innebygde ben må knyttes for å forhindre at løkken presses ned under betongvibrasjoner.

1. Plasser løkken på designstedet, med de innebygde bena løpende parallelt med eller kryssende over hovedarmeringsstengene som spesifisert i designtegningen.
2. Knyt hvert innebygde ben til nærmeste forsterkende stang ved hjelp av et åtte-tallsbånd på minimum to punkter langs hvert ben.
3. Hvis løkken har en bunnplate eller spredt fot, binder du platen til minst to stenger med tverrbindere.
4. Bekreft at løkkeprojeksjonens høyde over toppflaten samsvarer med tegningen før helling.

Vanlige feil å unngå

• Ved å bruke underdimensjonert wire (20 gauge eller mindre) for ankerfeste – wiren strekker seg under betongvibrasjonstrykk og tillater ankerbevegelse.
• Knyttes bare til én stang når to vinkelrette fester er spesifisert – en-akse fastholdelse tillater rotasjon.
• Overvri båndtråden til den klikker - et knekt bånd ved et anker gir null tilbakeholdenhet og må skiftes før helling.
• Etterlater lange trådhaler som kommer i kontakt med formflaten – disse skaper overflatemerker og, på arkitektoniske elementer, synlige rustflekker etter avforming.
• Å hoppe over bånd på ankere som virker "stabile" i formen - betongvibrasjoner under komprimering kan flytte selv tilsynelatende stabil maskinvare flere millimeter.

Standarder og samsvar for armeringsjern og prefabrikerte løftesystemer

Både armeringsjern og løftesystemer for prefabrikert betong er underlagt tekniske standarder. Overholdelse av disse standardene er ikke valgfritt på byggeprosjekter – det er en forutsetning for forsikringsdekning, myndighetsgodkjenning og produsentens ansvarsbeskyttelse. De relevante standardene varierer fra region til region, men nøkkelreferansene er konsistente i kravene.

Standarder for armeringsjern

• ASTM A82 / A82M (USA): Standardspesifikasjon for ståltråd, vanlig, for betongarmering—gjelder ledningen som brukes i produksjon av bindetråd.
• BS EN 10218 (Europa): Ståltråd og trådprodukter – generelle testmetoder, som dekker testing av dimensjoner og mekaniske egenskaper.
• GB/T 343 (Kina): Standard for generell lavkarbon ståltråd, mye referert av kinesiske produsenter av bindetråd.
• JIS G 3532 (Japan): Lavkarbonståltrådstandard som dekker tråden som bindetrådprodukter produseres av.

Standarder for løftesystemer i prefabrikkert betong

• EN 13155:2003 A2:2009 : Ikke-faste løfteutstyr – sikkerhetskrav for innstøpte ankere og løftekoblinger som brukes i Europa.
• PCI Design Handbook 8. utgave : Den primære referansen for prefabrikkert og forspent betongdesign i Nord-Amerika, inkludert et fullstendig kapittel om håndtering, transport og montering som dekker design av løftesystem.
• AS 3850 (Australia): Konstruksjonsstandard for tilt-opp betong, som inkluderer krav til løfteinnsatser, topp-stenger og minimum betongstyrke som kreves før løfting.
• OSHA 29 CFR 1926.753 (USA): Dekker bruk av kran og boretårn i konstruksjon, inkludert krav til inspeksjon av rigging og operatørkvalifikasjoner som gjelder for prefabrikerte heiser.

I praksis inkluderer samsvarsdokumentasjon for en prefabrikert løfteoperasjon elementets løfteplan, ankerprodusentens WLL-tabeller referert til elementets betongstyrke, en tredjeparts inspeksjonsjournal over ankerinstallasjon, og kran- og riggeutstyrssertifisering. Armeringsjern er en del av dette bildet gjennom merdinspeksjonsprotokollen, som skal bekrefte at alle ankere var bundet i henhold til spesifikasjonen før utstøpingen.

Anslag for forbruk av armeringsjern for prefabrikerte prosjekter

Prosjektledere og anskaffelsesteam må beregne forbruket av armeringsjern nøyaktig for å unngå produksjonsforsinkelser forårsaket av materialmangel. Trådforbruket avhenger av stangavstanden, stangdiameteren, elementtykkelsen og bindemønsteret som brukes. Industriens tommelfingerregel for standard prefabrikkerte arbeider er 8 til 12 kg bindetråd per tonn armeringsstål . For tettliggende merder i konstruksjonselementer med tett stangavstand (100 mm senter) kan forbruket nå 15 kg per tonn.

Bearbeidet eksempel: Prefabrikert veggpanelproduksjon

Et ferdigstøpt anlegg som produserer 50 veggpaneler per uke, som hver inneholder 180 kg armeringsstål, bruker 50 × 180 = 9000 kg armeringsjern per uke. Ved en forbrukshastighet på 10 kg bindetråd per tonn armeringsjern er det ukentlige kravet til bindetråd 90 kg . I 25 kg spoler er det omtrent 4 spoler per uke. De fleste prefabrikkerte anlegg opprettholder et 2-til-4-ukers bufferlager, så den stående beholdningen vil være 8 til 16 spoler med 16-gauge svart glødet tråd for dette produksjonsvolumet.

Når bindepistoler introduseres, øker forbruket litt fordi maskinen bruker en konsekvent vridning med en definert trådlengde per slips, og operatøren har en tendens til å knytte flere kryss enn en håndbindende arbeider ville gjort på samme tid. Plan for en 10% til 15% økning i trådforbruk ved overgang fra håndbinding til slipepistoldrift.

Kontrollpunkter for kvalitetskontroll før løfting av et prefabrikert element

En systematisk kvalitetskontrollprosess som dekker både armeringsjern og løftesystemkomponenter er avgjørende før et ferdigstøpt element forlater støpesengen. Følgende sjekkliste gjenspeiler hva veldrevne prefabrikker bruker før de frigjøres et element for løfting.

Før betongstøpingen

• Alle løfteankere er bundet til merden på de spesifiserte stedene ved bruk av spesifisert wiremåler og båndmønster.
• Ankerposisjoner kontrollert mot designtegningen – horisontale og vertikale posisjoner innenfor ±5 mm toleranse.
• Skumplugger eller plasthetter er på plass på alle gjengede innlegg.
• Dekselavstandsstykker (stoler og båndavstandsstykker) er installert med riktig avstand for å opprettholde dekseldybden over alle stenger, inkludert nær løfteankerfestepunkter.
• Burinspeksjon avskrevet av QC-inspektøren og registrert.

Etter stripping, før løfting

• Betongtrykkstyrke bekreftet ved testing – minimumsstyrke for løfting som spesifisert av ankerprodusenten er oppfylt.
• Alle ankergjenger rengjort og kontrollert – clutchene kan kobles inn og låses.
• Løftesystemkomponenter (clutcher, stropper, spredebjelke) inspisert og innen servicedato.
• Kransikker arbeidsbelastning bekreftet for løfteradius og elementmasse.
• Løfteplan gjennomgått og godkjent av kranfører og riggeleder.

Velge armeringsjern for forskjellige prefabrikerte miljøer

Ledningsvalg er ikke en avgjørelse som passer alle. Miljøet som det prefabrikerte elementet skal tjene i, kravene til overflatekvalitet og produksjonsmetoden påvirker alle hvilken trådtype og tykkelse som er passende.

Strukturelt prefabrikert for bygninger

Standard søyler, bjelker, plater og veggpaneler for bygninger i ikke-aggressive miljøer: 16-gauge svart glødet bindetråd på 25 kg spoler. Festebånd for innvendige skjæringer, åtte-figur bånd ved perimeterstenger og ankerposisjoner. Bruk av bindepistoler oppmuntret til flate matteelementer (plater, paneler) for å forbedre hastigheten og konsistensen.

Infrastruktur og Marine Precast

Brobjelker, marin fendering, sjøveggpaneler og kystinfrastruktur: varmgalvanisert 16-gauge wire . Galvaniseringen forhindrer rustblødninger gjennom betongoverflaten, noe som har betydning både estetisk og for langvarig holdbarhet i kloridholdige miljøer. Der rustfritt stålarmering brukes (svært aggressive marine soner), er rustfri ståltråd i matchende kvalitet spesifisert for å forhindre galvanisk korrosjon ved wire-to-bar-kontaktpunktet.

Arkitektoniske ferdigstøpte fasader

Eksponerte tilslagspaneler, polerte betongfasader og bakelementer av glassfiberarmert betong (GFRC): PVC-belagt eller galvanisert wire, med forsiktig ledningshalehåndtering. Alle trådhaler må peke bort fra den eksponerte overflaten og bøyes til minimum 15 mm klaring fra enhver formflate. Noen arkitektoniske prefabrikerte spesifikasjoner krever et positivt inspeksjonsmerke om at ingen blank ståltråd er innenfor 25 mm fra den støpte overflaten.

Precast i kalde værforhold

Svart glødet ledning blir litt sprøere under kalde forhold. Ved temperaturer under 0 °C reduserer forvarming av trådsnellen eller arbeid i en oppvarmet støpehall risikoen for at tråden knekker under bindingen. Forlengelsesreduksjonen ved frysetemperaturer er beskjeden - typisk 2% til 4% lavere enn ved 20 °C - men i veldig kaldt klima (under -10 °C) er det en fornuftig forholdsregel å bytte til en ledning med høyere forlengelsesspesifikasjoner eller slippe en måler.

Transport og håndtering av stedet: Hvor bindetrådsarbeid er testet

Kvaliteten på trådarbeidet i armeringsburet testes ikke bare under løftet fra støpesengen, men gjennom hele transport- og installasjonssekvensen. Et ferdigstøpt element kan løftes opp til fire ganger før endelig installasjon: løft fra formen, overføring til lager, last på lastebil og endelig plassering. Hver heis utsetter løftesystemet for prefabrikkert betong for dynamiske belastninger. Mellom løft transporteres elementet på en planbil eller lavlaster, hvor veivibrasjoner påfører syklisk belastning på betongen rundt ankerinnsatsene.

Elementer med dårlig bundet merder som tillot merdbevegelse under støping kan vise sprekker rundt ankerplasseringer etter transport, selv om det første løftet virket vellykket. Mikrosprekker forplanter seg under syklisk belastning og kan forårsake ankeruttrekking ved belastninger under den nominelle WLL. Dette er grunnen til at inspeksjonsdokumentasjon for merdene følger med elementet – hvis det oppdages skader på stedet, er inspeksjonsprotokollen utgangspunktet for undersøkelsen.

Den prefabrikerte forsyningskjeden er bare så pålitelig som det svakeste kvalitetskontrolltrinnet. Arbeid med armeringsjern er tidlig i den kjeden, men effektene forplanter seg hele veien til den endelige installasjonen. Å få det riktig fra starten – riktig wiretype, riktig tykkelse, riktig båndmønster og riktig ankerfeste – er den mest kostnadseffektive kvalitetskontrollinvesteringen i prefabrikert betongproduksjon.
